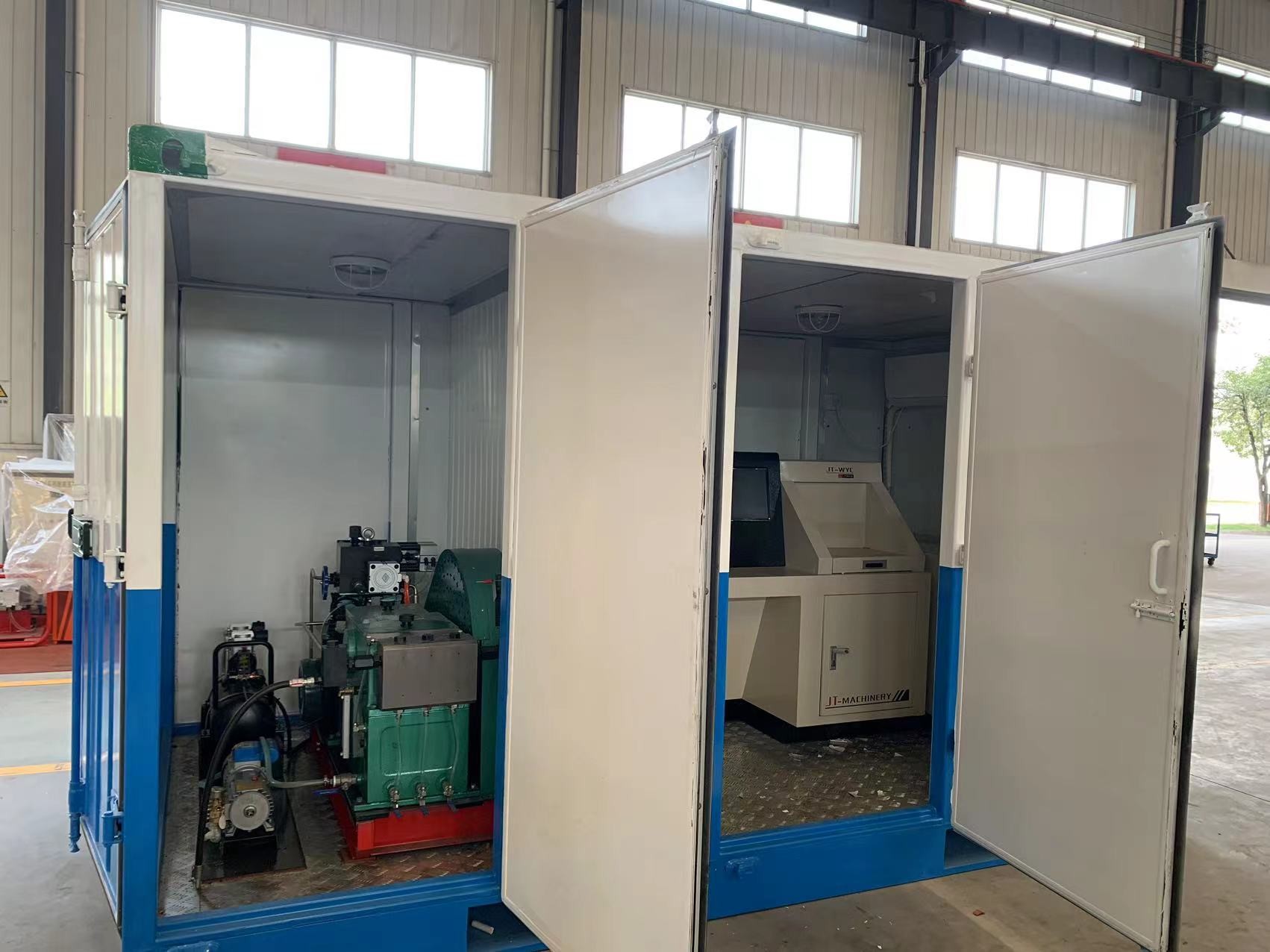

Pompe d'essai hydrostatique avec enregistreur graphique automatique par ordinateur
Détails :
1. Le carter de vilebrequin de l'extrémité motrice est fabriqué en fonte. Il est plus solide que l'alliage d'aluminium.
2. La tête en croix est fabriquée en alliage dur Babbitt. Elle a une longue durée de vie pour la conception industrielle.
3. La tête de pompe de l'extrémité hydraulique est fabriquée en alliage dur 40Cr. Elle peut fonctionner en continu pour les travaux de nettoyage.
4. Toute l'extrémité hydraulique est conçue pour être facilement démontée, ce qui facilite la réparation en cas de casse des pièces.
5. Pour une utilisation en extérieur, nous pouvons la faire fonctionner avec un moteur diesel ou un moteur à essence.
6. Le système peut tester la pression, enregistrer la pression et imprimer les données de la courbe de pression en temps voulu.
Pompe d'essai hydrostatique avec enregistreur graphique automatique par ordinateur
Caractéristiques ci-dessous :
Description du produit
Les pompes haute pression ont deux types d'utilisation, l'une pour le nettoyage haute pression et l'autre pour les essais de pression. La pompe d'essai hydrostatique est un équipement utilisé pour tester la pression des objets, la machine avec un jet d'eau haute pression au moyen d'un dispositif d'alimentation. Elle peut injecter un jet d'eau haute pression dans les objets comme les tuyaux, les vannes, laisser les objets pleins de jet d'eau haute pression. Pour voir si les objets fuient ou non lorsque la pompe d'essai hydrostatique atteint des données de pression. Cette pompe installe un clapet anti-retour, elle peut empêcher le jet d'eau haute pression de revenir dans la pompe. Ainsi, la pression peut s'afficher sur le manomètre. L'objectif du test de pression peut être atteint.
La pompe d'essai de pression peut être entraînée par un moteur électrique, un moteur à essence, un moteur diesel. En raison du manque d'électricité dans certains endroits, la plupart des clients préfèrent l'entraînement par moteur diesel/essence.
La pompe d'essai de pression hydrostatique est une technique de diagnostic pour effectuer des tests hydrostatiques de tubes, des tests hydrostatiques de pipelines, des tests de pression de flexibles, des tests hydrostatiques de cylindres, des tests de pression de chaudières, des tests de pression de vannes, etc., pour les fuites ou les défauts.
L'équipement de la pompe d'essai hydrostatique est utilisé pour vérifier que le composant à tester est rempli d'un liquide incompressible, tel que de l'eau ou de l'huile, à l'aide d'un dispositif de sécurité et de contrôle approprié à déplacement positif, la pression du composant à tester est lentement augmentée jusqu'à un moment prédéterminé. Une inspection visuelle est ensuite effectuée pour déterminer s'il existe une fuite ou si la pression diminue par rapport au point de pression défini.
Notre usine propose également une pompe d'essai hydrostatique avec un système de remplissage préalable et de mise sous pression. Pour les grands volumes, l'unité d'essai hydro combinée est la solution la plus préférée.
Nous fournissons également le contrôleur de pompe d'essai hydrostatique automatique.
Structure fondamentale et principe de fonctionnement :
La machine est principalement composée d'une pompe alternative haute pression, d'une centrale électrique et d'accessoires de nettoyage.
1, pompe alternative haute pression :
Ce type de pompe, en tant que pompe à plongeur triplex horizontale, est entraîné par un moteur électrique, qui peut être divisé en deux parties : l'extrémité motrice et l'extrémité fluide.
Cette partie est constituée d'une poulie de courroie, d'un vilebrequin et d'une bielle. Grâce à la rotation de la courroie et de la poulie de courroie, le moteur électrique diminue la vitesse et entraîne la rotation du vilebrequin. Ensuite, le mécanisme de liaison à manivelle transforme le mouvement de rotation en mouvement alternatif rectiligne.
(2) Extrémité fluide (image 2)
Cette partie est constituée d'un ensemble de plongeurs, d'un cylindre haute pression et d'un corps de pompe, d'une vanne d'entrée et de sortie d'eau. Dans le cylindre haute pression fixé sur le corps du boîtier, la bielle entraîne le plongeur pour effectuer un mouvement alternatif, ce qui modifie périodiquement le volume interne du cylindre. Lors de la course d'aspiration, la capacité interne du corps du cylindre gonfle, la vanne de sortie d'eau se ferme et forme un vide partiel. Avec l'effet de la pression atmosphérique, le fluide d'entraînement est forcé dans le cylindre haute pression à partir de la vanne d'entrée. Lors de la course de refoulement, la vanne d'entrée d'eau se ferme. Le piston plongeur presse le fluide d'entraînement de la vanne de sortie d'eau dans le corps de la pompe, puis dans la vanne de régulation de pression, puis à travers le tube haute pression arrive au pistolet pulvérisateur par la résistance duquel l'eau haute pression se forme.
Notre usine propose une large gamme de pompes d'essai de pression allant de 10 L/min à 400 L/min et une pression de 100 bars à 1 400 bars.
Quelques clients étrangers qui sont venus dans notre usine pour jeter un coup d'œil aux machines :
L'emballage de la pompe d'essai de pression :
Normalement, nous utilisons une boîte en bois pour emballer les machines comme sur les photos ci-dessous :
FAQ
Pompe d'essai hydrostatique avec enregistreur graphique automatique par ordinateur
Q1. Qu'en est-il du délai de livraison ?
R : 20 jours ouvrables pour la production de masse.
Q2. Avez-vous une limite de MOQ pour la commande ?
R : Faible MOQ, 1 pièce.
Q3. Comment expédiez-vous les marchandises et combien de temps faut-il pour qu'elles arrivent ?
R : Expédition par ; expédition maritime.
Q4. Comment passer une commande pour le produit ?
R : Tout d'abord, faites-nous part de vos exigences ou de votre application.
Deuxièmement, nous établissons un devis en fonction de vos exigences ou de nos suggestions.
Troisièmement : nous signons un contrat
Quatrièmement, nous organisons la production.
Q5. Est-il possible d'imprimer mon logo sur le produit ?
R : Oui. Veuillez nous en informer formellement avant notre production.
Q6 : Offrez-vous une garantie pour les produits ?
R : Oui, nous offrons une garantie d'1 an sur nos produits.
