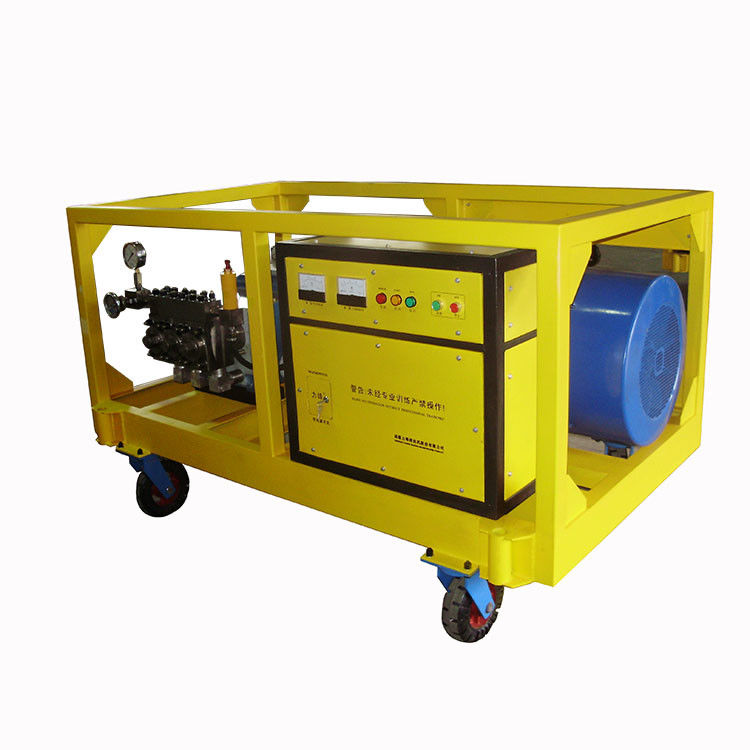

Cadre de levage de Jet System With DNV 2.7.1 de l'eau de haute pression de la zone 2 d'ATEX anti-déflagrant

• La structure :

Les pièces principales sont : pompe alternative haute pression triplex, moteur électrique, réservoir d'eau, tuyau d'entrée d'eau et accessoire de nettoyage, armoire de commande électrique.

• Moteur électrique : nous utilisons des moteurs asynchrones triphasés à 4 pôles, et nous pouvons également utiliser en option le modèle 60 Hz avec une tension différente, un moteur électrique antidéflagrant ou à fréquence en fonction de la demande du client.
• Armoire de commande électrique : sa fonction principale est de démarrer, d'arrêter et de protéger contre les défauts de phase et les surcharges. L'usine définit un démarrage progressif à 80 %, afin de réduire les dommages causés par le démarrage du courant, car la déconnexion du fil du transformateur réserve 65 % de l'extrémité du câblage, les clients peuvent ajuster en fonction de leur propre situation.

• Pompe alternative haute pression triplex : il s'agit d'une pompe à plongeur triplex, et le principe de fonctionnement et la maintenance, veuillez consulter le manuel d'utilisation de la pompe haute pression.
• Réservoir d'eau : le réservoir d'eau est le dispositif de stockage et de filtration de l'eau. Il y a deux clapboards de filtration, et il faut vérifier plusieurs fois. L'endroit où se trouve l'eau doit être plus haut que la pompe haute pression, afin d'exclure l'air de la conduite d'entrée.

4. Accessoire de nettoyage : il existe de nombreux types d'accessoires de nettoyage ; il faut les adapter en fonction de la demande du client. Les accessoires habituels sont : les tuyaux haute pression, les tuyaux haute pression, la vanne de commande au pied, les pistolets de pulvérisation, etc.

Les tuyaux haute pression sont les principales pièces de sécurité de la laveuse ; il faut utiliser les produits de support. Avant utilisation, il faut les vérifier, et s'il y a des pièces d'usure, il faut les remplacer. Fixez le joint, en cas de desserrage.

Les tuyaux haute pression sont généralement placés dans un endroit fixe, fabriqués en acier inoxydable à très haute pression, et installés dans une conduite fixe. Lors de l'installation, il faut les adapter à la vanne limite et au robinet-vanne, et au boîtier de commande.

La vanne de commande au pied est utilisée dans les pipelines, les conteneurs, les fours rotatifs des cimenteries, parfois utilisée comme vanne de commutation à double pistolet. Lors de l'utilisation d'accessoires spéciaux tels que la rampe de pulvérisation, la buse rotative, il faut utiliser la vanne de commande au pied pour réaliser le contrôle du changement de jet d'eau. Lorsque la vanne est desserrée, le jet d'eau.

Le pistolet de pulvérisation est la pièce de changement d'énergie de la pompe, pour des raisons de sécurité, il s'agit généralement de pistolets de pulvérisation à débordement, c'est-à-dire qu'il y a un tuyau de débordement, lorsque le pistolet de pulvérisation est fermé, il déborde et décharge la pompe haute pression.

Les unités Hydro Laser haute pression standard et personnalisées sont construites avec des pompes Tritan triplex ou quintuplex. Les pompes quintuplex et triplex sont des pompes alternatives volumétriques qui sont configurées avec trois ou cinq plongeurs. Pompes à eau haute pression utilisées dans les opérations de dynamitage à l'eau haute pression et de jet d'eau.

Ces pompes à eau haute pression hydro laser peuvent être entraînées par un moteur électrique, un moteur diesel ou un moteur à essence. Un ensemble complet de systèmes peut être prêt à prendre facilement en charge votre prochain travail de nettoyage difficile.

Équipement optionnel:
Pistolet Hydro Dump - Entièrement construit en acier inoxydable.
Embouts de jet - Acier inoxydable : deux (2) motifs ronds droits ou deux (2) motifs plats en éventail.
Manomètre de refoulement.
Soupape de décharge - Construction en acier inoxydable et réglable.
Tuyau de refoulement - Section de 50 pi

Les unités sont montées sur des camions, des remorques ou des patins.

Une variété d'accessoires sont disponibles pour s'adapter aux exigences de nettoyage spécialisées. Tuyaux, pistolets de nettoyage, têtes de nettoyage à jet : orifice unique, orifice multiple, éventail plat, autopropulsé

Répondre à une multitude d'applications de nettoyage:
Jet d'eau, nettoyage à l'eau et aux produits chimiques, nettoyage à l'eau et au sable, nettoyage et rinçage des égouts à l'eau

Matériau qui peut être enlevé rapidement, efficacement et à moindre coût avec un Hydro Laser: Peinture, graisse, boue, scories, sable de noyautage des moulages, résidus de céramique, asphalte, résidus d'hydrocarbures, résidus d'acide, accumulation de minéraux, rouille, croissance marine, matériau polymérisé, latex, tartre de l'acier, huile, résidus chimiques, et plus encore...

La machine est principalement composée d'une pompe alternative haute pression, d'une centrale électrique et d'accessoires de nettoyage.

1, pompe alternative haute pression :

Ce type de pompe, en tant que pompe à plongeur triplex horizontale, est entraîné par un moteur électrique, qui peut être divisé en deux parties : l'extrémité motrice et l'extrémité fluide.

• Extrémité motrice (image 1)

Cette partie est constituée d'une poulie de courroie, d'un vilebrequin et d'une bielle. Grâce à la rotation de la courroie et de la poulie de courroie, le moteur électrique diminue la vitesse et entraîne la rotation du vilebrequin. Ensuite, le mécanisme de liaison à manivelle transforme le mouvement de rotation en mouvement alternatif rectiligne.

(2) Extrémité fluide (image 2)

Cette partie est constituée d'un ensemble plongeur, d'un cylindre haute pression et d'un corps de pompe, d'une vanne d'entrée et de sortie d'eau. Dans le cylindre haute pression fixé sur le corps du boîtier, la bielle entraîne le plongeur pour effectuer un mouvement alternatif, ce qui modifie périodiquement le volume interne du cylindre. Lors de la course d'aspiration, la capacité interne du corps du cylindre se dilate, la vanne de sortie d'eau se ferme et forme un vide partiel. En même temps que l'effet de la pression atmosphérique, le fluide d'actionnement est forcé dans le cylindre haute pression à partir de la vanne d'entrée. Lors de la course de refoulement, la vanne d'entrée d'eau se ferme. Le piston plongeur presse le fluide d'actionnement de la vanne de sortie d'eau dans le corps de la pompe, et dans la vanne de régulation de pression, puis à travers le tube haute pression arrive au pistolet de pulvérisation par la résistance duquel l'eau haute pression se forme.

La soupape de décharge (image 3) équipée sur le côté droit de la pompe est conçue pour protéger le système contre la surpression.
